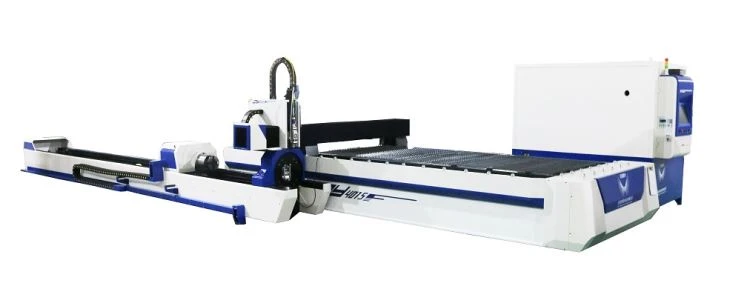

Plade og rør laser skæremaskine 3Kw

Plade- og rørlaserskæremaskine Plade- og rørlaserskæringsmaskine, der er velegnet til skæring af høj kvalitet og høj nøjagtighed. Ark cuttin område: 1500 * 3000mm, 1500 * 4000mm,1500 * 5000mm, 2000 * 4000mm, 2000 * 6000mm valgfri rørskæring: 3 meter og 6 meter valgfrit

Send forespørgsel Chat nu

Produkt introduktion

Plade- og rørlaserskæringsmaskine, der er velegnet til skæring af høj kvalitet og høj nøjagtighed.

Ark cuttin område: 1500 * 3000mm, 1500 * 4000mm,1500 * 5000mm, 2000 * 4000mm, 2000 * 6000mm
Valgfri rørskæring: 6 meter valgfrit
Rør diameter: mindre end 210mm
Firkantet rør mindre end 145*145 mm

Teknisk parameter

(一）、Elektrisk hovedhusning
Delnavn og beskrivelser		bemærkning
Laser mærke	1000W Raycus(Kina Mærke) 1000W IPG（Tysk mærke）	valgfri
Optisk system	Importer mediemembran	UK
Laserskæringshoved	Quelle (manuel fokusering) Quelle (autofokus) valgfrit	QY, Kina
Reduktionsgear	Afhænger af produktionen
Vand chiller	Beskyttelse mod overstrøm temperaturstabilitet ± 0,5°C	Wuhan, Kina
Rack&pinion	Facettype : ROR eller Atlanta	tysk
Knapmodul	Schneider	tysk
Ac-kontaktor	Schneider	tysk
Magnetventil	Airtec	Taiwan
Autosensor med høj præcision	Nøjagtighed ±0,1 mm	Kina
Pc-system	Industriel kontrol	EVOC, Taiwan
Servoenhed for X-akse	Fuji eller Yaskawa	Japan
Y akse servo enhed	Fuji eller yaskawa (dobbelt kørsel) 3000W *2	Japan
Z akse servo enhed	Fuji, yaskawa eller Panasonic	Japan
Proportional ventil	SMC(for O2)	Japan
Kontrolsystem	Cypcut(understøttelse af engelsk sprog, filformat .dxf, PLT, Gerber, AI osv.)	Shanghai, Kina
I/O-kort	32 point	Kina
bord	Lav nøje bord med hærdning, hærdningsbehandling for at sikre, at der ikke deformeres under lang tids produktion	QY, Kina

*Teknisk parameter*
1	Laser bølgelængde	1070n
2	Maksimal effekt	1000W
3	Akelaration	1.0G
4	Strømforbrug	16Kw
5	Maks.	≤90 m/min.
6	Min Linewidth	0,15 mm (for materialer med en tykkelse på under 0,4 mm) afhænger af arktykkelsen
7	Skæring af tykkelse	Arktykkelse: MS: max 12mm og masseproduktion 10mm SS: max 5mm og masseproduktion 4mm Rundt rør: Samme som arktykkelse Firkantet rør: 70% af arktykkelsen
8	Maks.skæringsdimension	Tabel med en enkelt åben type 15003000/4000/6000mm 20004000/6000mm 20006000/8000mm 25006000/8000mm
8	Maks.skæringsdimension	rør: Længde 6m og 3m valgfri Runde rør: 30 ~ 210mm (skære tykkelse er det samme som arktykkelse) * Firkantet rør: 30 * 30 ~ 145 * 145mm (skære tykkelse er 70% af arktykkelsen, fordi dækslet tykkelse )
9	Skærebord Mekanisk nøjagtighed： ±0,05 mm
10	X,Y,Z Præcision ved gentagen placering：±0,02 mm
11	Strømforsyning:Trefasede 5 ledninger AC 380V±5%，50 Hz±1%
